凯德斯为您解密调节阀技术（一）
文章来源：发表时间：2022-08-12 15:13:01
控制阀又称调节阀（Control valve），国标GB/T 17213.1-2015 对调节阀术语和总则进行了定义，调节阀是自动控制的终端控制元件，用于调节介质的流量、压力和液位。决定着过程控制是否及时有效和系统安全，在整个控制回路中较为重要。本文针对大多数厂家都生产的直行程调节阀技术进行探讨分析。
阀 体
阀体是阀门主要部分，用于连接管道和实现流体通路，并可安置阀内件，接触各种介质并承受流体压力，应符合使用压力、温度、冲蚀、腐蚀条件等各方面要求，并根据工程实践、安装要求决定阀体结构、连接和材料等。
阀体一般采用铸造（包括压铸）、锻造（包括模锻）或棒状材料，从热加工到冷加工，对铸造毛坯、锻造料材、棒状型材进行车制加工成一定尺寸。

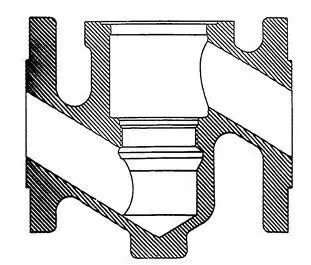

铸造阀体
阀 体 型 式
直行程控制阀型式多样，有应用最多的单座阀，还有双座阀、套筒（笼式）阀、角型阀、三通阀、隔膜阀以及管夹阀、角座阀（又称斜座阀、Y型阀）、滑板阀等。此外还有一些满足特殊工况或特殊用户要求的特殊设计阀体，如带热夹套的阀体、用夹具紧固易拆卸的分离阀体、高压角阀锻造阀体等。
直通单座阀（GLOBE）
阀体内只有一个阀座和阀芯
结构简单
密封效果好
流通能力差
不平衡力大
不适合高压差,大口径的场合
直通双座阀（GLOBE）
套筒阀（CAGE）
角形阀（ANGLE）
三通阀
直通双座阀（GLOBE）
阀体内有两个阀座和密封面
流通能力大
不平衡力小
泄漏量大
切断效果差
套筒阀（CAGE）
阀体内部阀盖和阀座之间加一个开口套筒
阀体内部阀芯由套筒导向
阀芯上可开有平衡孔，减小不平衡力
套筒上开有窗口用于决定流量与流量特性
套筒阀可调比大,振动小,互换性好
可适用于大部分单双座阀的应用场合
泄漏量较单座大，不适用于有颗粒及较脏污介质
角形阀（ANGLE）
阀体内有一个阀座和密封面结构简单,密封效果好
阀体内不易存积污物,不易堵塞, 具有自洁净功能
适用于控制高粘度介质,高压差，以及含有悬浮物和颗粒物的介质
容易发生阀芯振荡不稳定的现象
三通阀
三通阀有三个出入口与管道相连接，有合流，分流两种类型
公 称 通 径
公称通径定义：阀门的流通孔径
公制（mm）
英制（inch）
一般的表示方式：DN
阀门的尺寸通常用公称通径来表示
公称通径是仅供参考的圆整数，与加工尺寸仅呈不严格的关系
根据ANSI规格，所有调节阀的尺寸必须不小于管道的1/2
通常调节阀与管道的连接需要大小头，或者是带颈法兰
阀门的结构长度指阀门的端面与端面之间的长度
大小头
异径管（reducer）又称大小头。用于不通规格或不同材质的两种管道之间的连接或者阀门与管道的连接。按照形状的不同，分为同心大小头和偏心大小头两种。
使用大小头主要是用于节省成本。因为根据流量计算合适的调节阀口径比管道直径小，例如管道是DN100的，阀门计算CV选出来可能只要阀座DN65就好了，阀门厂家为了节省成本或投标的时候价格要比别人低，只要没有特殊的工艺要求（譬如不能有过大的压降）就可以用DN65X65口径的阀门，加个异径管。
公 称 压 力
阀门属于压力管道元件，阀体承受着管道内介质压力，阀体设计必须满足相关的标准要求，要符合规定的公称压力或磅级并且每件阀体都要经过耐压试验。
公称压力定义：是指阀门在指定温度下所允许的工作压力。
国标（GB）、机械部标准（JB）、化工部标准（HG/HGJ）、德标（DIN）和ISO标准
表示方法：PN
单位：10-1MPa、bar
PN6、10、16、20、25、40、50、64、100、150、250、320、420
美标
表示方法：ANSI CLASS
单位：Lb
ANSI150#、300#、400#、600#、800#、900#、1500#、2500#、4500#
日标：
表示方法：JIS
单位：K
JIS10K、20K、30K、40K……
公称压力对照表
DIN / PN ANSI JIS
6/10/16/20 150# 10K
25/40 300# 20K
64 400# 30K
100 600# 40K
150 900#
250 1500#
420 2500#
特殊等级
相同温度下，同种材料能够承受比标准等级更高的压力
通过NDE检验
表面检验：磁性颗粒检验，液体渗透检验
立体检验：X射线检验，超声波检验
特殊等级的阀门只能是焊接连接
中间等级
标准等级或者特殊等级的线性插入，如：CL2890
限制等级
仅使用于阀门尺寸不大于2.5英寸的螺纹连接阀门或者焊接连接阀门
限制等级不需要NDE检验
相同温度下，同种材料能够承受比标准等级更高的压力
通常应用于高温高压的疏水阀
